Og'ir sharoitlarda murakkab muhit uchun darajani o'lchash

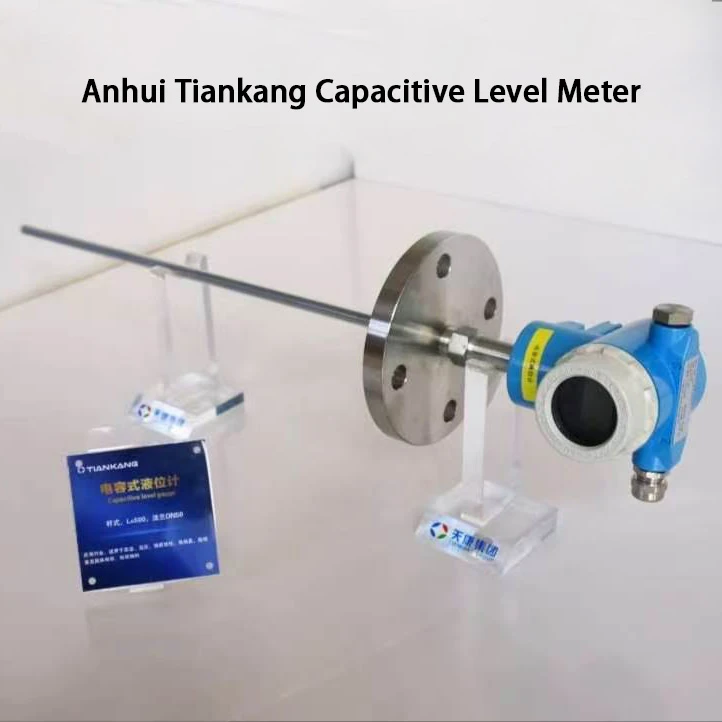

Kislota va gidroksidi saqlash tanklari, erituvchi tanklar, bitum, atala va ko'mir kukunlari siloslari qiyin darajani o'lchash shartlarini taqdim etadi. Ushbu ilovalar yuqori harorat, yuqori bosim va ko'pik yoki bug' shovqinlariga bardosh beradigan asboblarni talab qiladi. Media yopishqoq yoki chang bo'lishi mumkin. Anhui Tiankangning sig'im darajasi o'lchagichi (UYB seriyali) koaksiyal kondansatör hosil qilish uchun prob elektrodi va konteyner devori (yoki mos yozuvlar elektrodi) yordamida ishlaydi. Suyuqlik darajasining o'zgarishi ikki qutb orasidagi dielektrik o'tkazuvchanlikni o'zgartiradi, bu esa o'z navbatida sig'im qiymatini o'zgartiradi. Elektron sxema ushbu sig'im o'zgarishlarini doimiy darajani o'lchash uchun standart elektr signaliga aylantiradi.
Kapasitiv darajadagi o'lchagichga ko'pik, bug 'yoki tuman ta'sir qilmaydi. U murakkab kimyoviy tank dasturlarida ultratovushli daraja o'lchagichlarga qaraganda ancha yaxshi ishlaydi. Asosiy tanlash parametri ommaviy axborot vositalarining dielektrik o'tkazuvchanligi (e). Hisoblagich barqaror dielektrik o'tkazuvchanliklari havodan (e=1) aniq yuqori bo'lgan suyuqliklar, shlaklar va kukunlar bilan ishlaydi. Ko'pgina kimyoviy suyuqliklar (suv, kislota va ishqorli eritmalar, erituvchilar) va kukunlar bu shartga javob beradi. Juda past dielektrik konstantalarga ega bo'lgan muhitlar uchun (masalan, toza quruq gazlar yoki suvsiz sof neft mahsulotlari) sig'im o'zgarishi juda kichik. Boshqariladigan to'lqinli radar darajasi o'lchagich yaxshiroq tanlovdir.
Kapasitiv darajadagi o'lchagich mahsulotlari yangilanish varianti sifatida radiochastota qabul qilish turini o'z ichiga oladi. Ushbu turdagi probda to'planishga moyil bo'lgan yopishqoq, yopishqoq muhit uchun ideal. Maxsus sxema dizayni qoplama qatlamidan kelib chiqqan o'lchov xatolarini bartaraf etadi. Bu yopishqoq bitum, elim va shunga o'xshash materiallar uchun ajoyib tanlovdir.
Prob materiallari va struktura variantlari

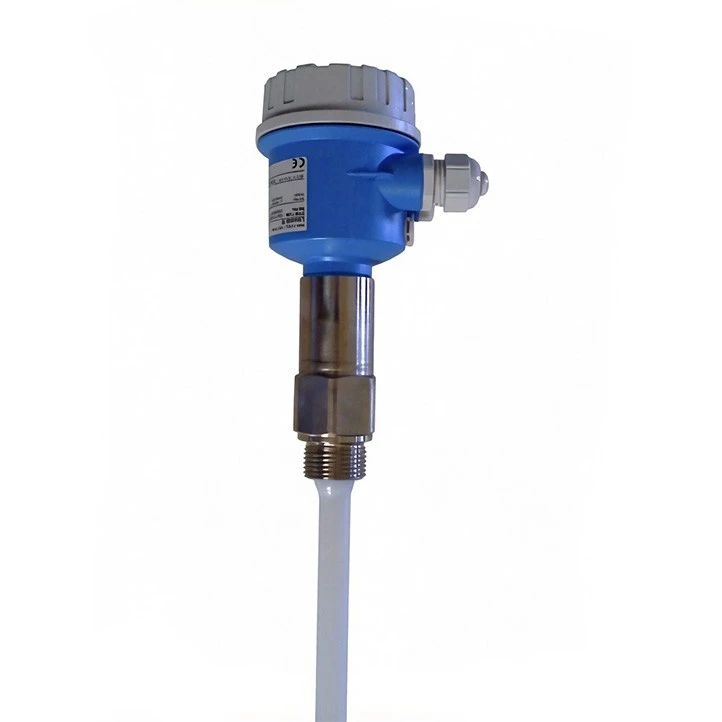

Zond materiallari va tuzilmalari bir nechta konfiguratsiyalarni taklif etadi{0}}L zanglamaydigan po‘latdan yasalgan prob suv, moy va neytral kimyoviy suyuqliklarga mos keladi. PP/PTFE tetrafloroetilen bilan qoplangan zondlar kuchli kislotalar, kuchli gidroksidi va yuqori korroziv kimyoviy moddalarga bardosh beradi. Bu kimyoviy ilovalar uchun-korroziyaga qarshi asosiy konfiguratsiyadir. Yuqori xlorid ionlari yoki kuchli oksidlovchi vositalar uchun Hastelloy yoki titanium problari tavsiya etiladi.
Qattiq rod turi 0,3 dan 6 metrgacha bo'lgan qisqa-disklarga mos keladi. Kabel turi (po'lat simi probi) 6 metrdan 30 metrgacha bo'lgan katta siloslar va chuqur tanklarga mos keladi. Moslashuvchan po'lat simni tashish va o'rnatish oson. Kimyoviy, neft va gaz xavfli hududlar uchun barcha tuzilmalar olovga chidamli turdagi (UYBX, ExdⅡCT6) mavjud.
Standartlar va eksport sertifikatlari
Barcha mahsulotlar JB/T 10338 standartlariga qat'iy rioya qiladi. Aniqlik 0,5% FS dan 1% FS gacha. Media harorati -40 dan 200 darajagacha (yuqori-harorat turi 250 darajagacha) oralig‘ida. Bosim darajasi PN16/PN25 (so'rov bo'yicha yuqori bosim mavjud). Chiqish 4-20mA va RS485 Modbusni o'z ichiga oladi. O'rni yuqori va past darajadagi signallarni qo'llab-quvvatlaydi. Standart jarayon ulanishi M20 × 1,5 ip yoki Xitoy standart gardishlari. Eksport jo'natmalariga NPT iplari va ANSI gardishlari kiradi. Har bir mahsulot zavod kalibrlash sertifikatini o'z ichiga oladi. Eksport jo'natmalariga Idoralar va ATEX/IECEx portlashdan himoyalangan sertifikatlar kiradi.
Mahsulot spetsifikatsiyalari
|
Parametr |
Integratsiyalashgan turi (UYB) |
Masofadan boshqarish turi (UYBF) |
Radiochastotani qabul qilish (yangilangan) |
|
O'lchov printsipi |
Imkoniyatlarni o'zgartirish (kontakt) |
Imkoniyatlarni o'zgartirish (kontakt) |
Radiochastota o'tkazuvchanligi (-qoplamaga qarshi) |
|
Amaldagi ommaviy axborot vositalari |
Suyuq, yopishqoq atala, kukun/granulalar |
Suyuq, yopishqoq atala, kukun/granulalar |
Yopishqoq,{0}}qoplamaga moyil media |
|
Dielektrik doimiy |
e 1,5 dan katta yoki teng (ko'p kimyoviy suyuqliklar/changlar) |
e 1,5 dan katta yoki teng |
e 1,5 dan katta yoki teng |
|
Diapazon |
Rod 0,3-6 m; Kabel 6-30 m |
Rod 0,3-6 m; Kabel 6-30 m |
Rod 0,3-6 m; Kabel 6-30 m |
|
Prob materiali |
316L, PP/PTFE qoplangan, Hastelloy, titanium |
316L, PP/PTFE qoplangan, Hastelloy, titanium |
316L, PTFE bilan qoplangan |
|
Aniqlik klassi |
0,5% FS dan 1% FS gacha |
0,5% FS dan 1% FS gacha |
0,5% FS |
|
Media harorati |
-40 dan 200 darajagacha (yuqori harorat 250 daraja) |
-40 dan 200 darajagacha (yuqori harorat 250 daraja) |
-40 dan 200 darajagacha |
|
Bosim darajasi |
PN16, PN25 (yuqori bosimga moslashtirilgan) |
PN16, PN25 (yuqori bosimga moslashtirilgan) |
PN16, PN25 |
|
Chiqish signali |
4-20mA, RS485, o'rni signali |
4-20mA, RS485, o'rni signali |
4-20mA, RS485 |
|
Portlash-davomiyligi |
ExdⅡCT6 (olovga chidamli UYBX turi) |
ExdⅡCT6 (olovga chidamli turdagi) |
ExdⅡCT6 |
|
Asosiy afzalliklari |
Yuqori haroratga / bosimga chidamli, ko'pik / bug 'ta'sir qilmaydi, suyuqlik / atala / changni o'lchaydi |
Yuqori haroratga / bosimga chidamli, ko'pik / bug 'ta'sir qilmaydi, suyuqlik / atala / changni o'lchaydi |
Qoplamaga qarshi-, Yuqori aniqlik |
|
Amaldagi standartlar |
JB/T 10338 |
JB/T 10338 |
JB/T 10338 |
|
Kafolat muddati |
18 oy |
18 oy |
18 oy |
